PWM Output #H
Befehlsgruppe um den PWM Output einzustellen
PWM Frequenz und DutyCycle einstellen (Hardware PWM Output) |
Frequenz [32-Bit], On Value (keine Änderung), Total Value (keine Änderung) |
|
PWM DutyCycle ändern (Hardware PWM Dutycycle) |
On Value, Total Value (keine Änderung) |
PWM Frequenz und DutyCycle einstellen
#HFO |
Frequenz [32-Bit], On Value (keine Änderung), Total Value (keine Änderung) |
Einstellung der PWM-Frequenz (32-Bit Wert) (2Hz... 1MHz).
Frequenz |
|
0 |
Permanent low |
1 |
Permanent high |
Die beiden optionalen Parameter On Value und Total Value stellen das Tastverhältnis ein:
DutyCycle = |
On Value |
|
Total Value |
|

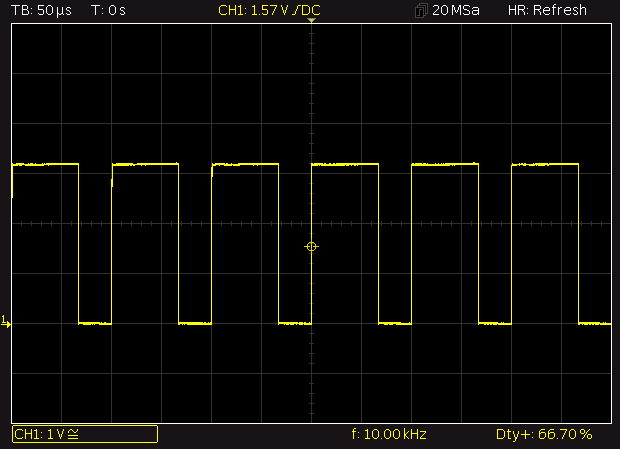

... #HFO 10000,2,3 ... |
#HFD |
On Value, Total Value (keine Änderung) |
Der Befehl stellt mit den beiden Parameter On Value und Total Value das Tastverhältnis ein. Die Frequenz bleibt unverändert:
DutyCycle = |
On Value |
|
Total Value |
|

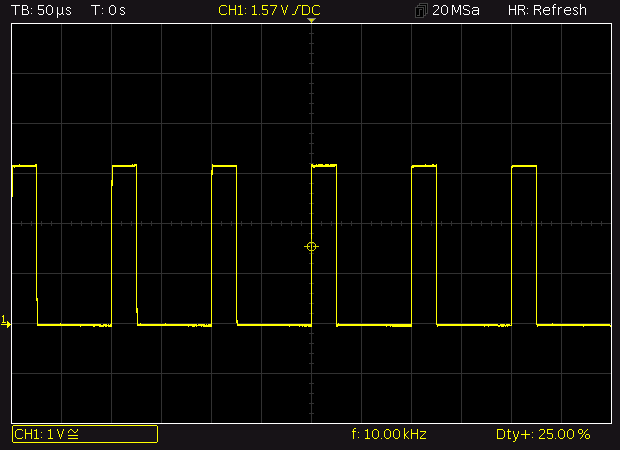

... #HFD 1,4 ... |
