Hardware

Die EA uniTFTs-Serie besteht aus einem TFT/IPS-Display mit integrierter Hintergrundbeleuchtung welche durch den integrierten LED-Treiber per Softwarebefehl steuerbar ist. So kann im 24h Betrieb die Beleuchtung automatisch gedimmt werden um die Lebensdauer der LEDs zu vergrößern und Strom einzusparen.

Das Modul ist für 3,3 V Betriebspannung ausgelegt. Die Datenübertragung erfolgt seriell im RS232 Format, per SPI, I²C oder direkt mit USB.

Für kleine Steuerungsaufgaben stehen dem Modul zusätzlich 8 frei verwendbare I/Os (erweiterbar auf bis zu 136), 4 Analogeingänge, ein PWM-Ausgang sowie 3 serielle Schnittstellen (RS232, SPI und I²C) zur Verfügung.

Die Module besitze alle ein integriertes kapazitives Touchpanel: Durch Berühren des Displays können hier Eingaben gemacht und Einstellungen per Menü oder Bargraph getätigt werden. Die Beschriftung und Größe sowie die Form der "Tasten" ist flexibel und auch während der Laufzeit änderbar (verschiedene Sprachen, Icons). Das Zeichnen der einzelnen "Tasten", sowie das Beschriften wird von der eingebauten Software komplett übernommen. Das kapazitive Touchpanel besitzt eine gehärteter Glasoberfläche, welches auch mit dünnen Handschuhen bedienbar ist.

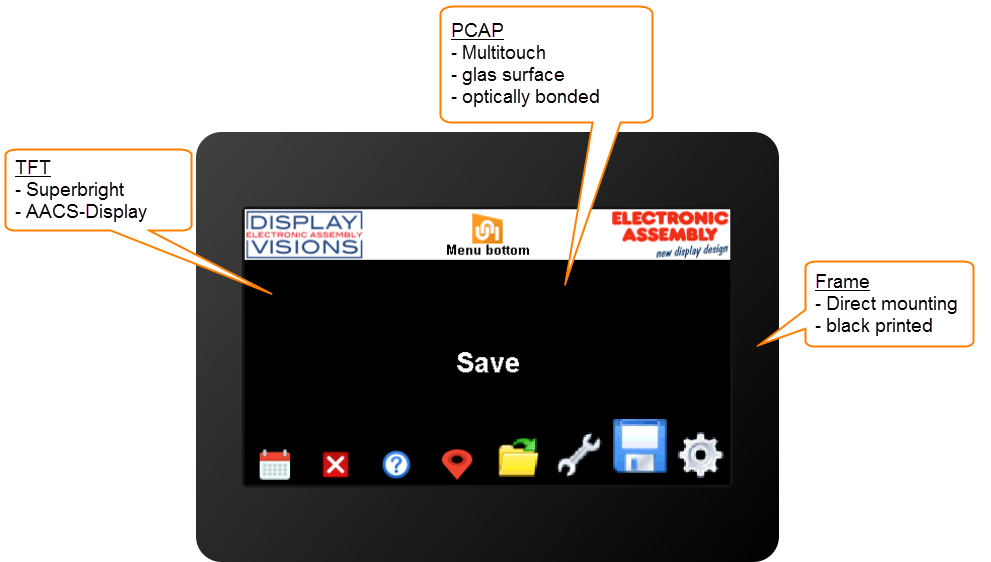

Frontansicht (exemplarisch EA uniTFTs043-ATC)

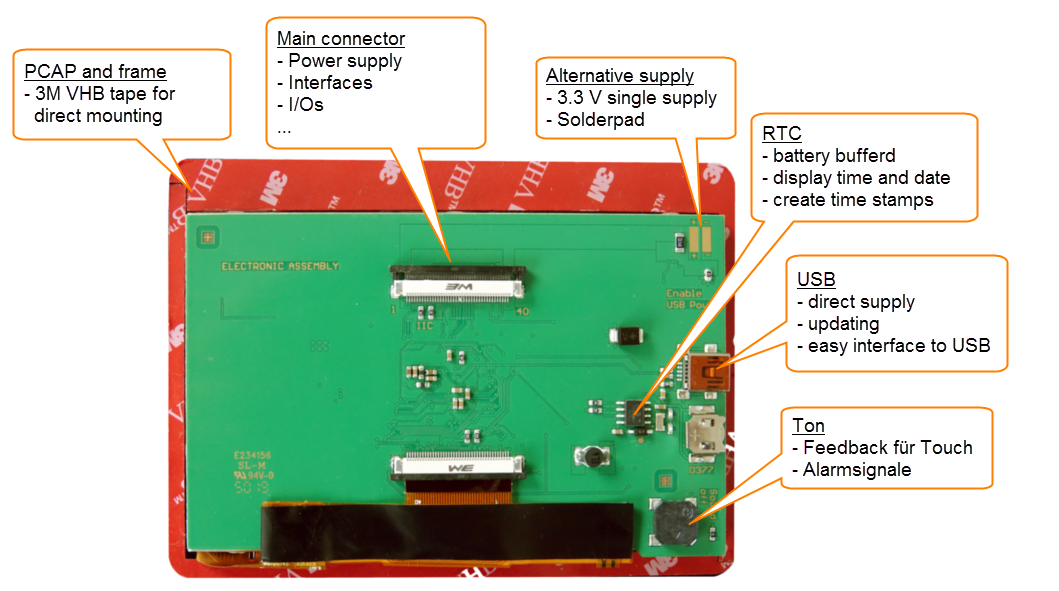

Rückansicht (exemplarisch EA uniTFTs043-ATC)
